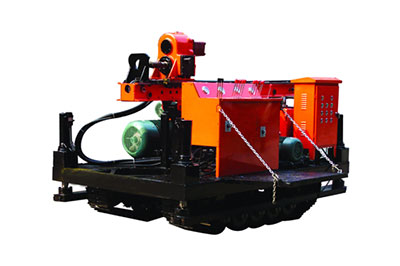

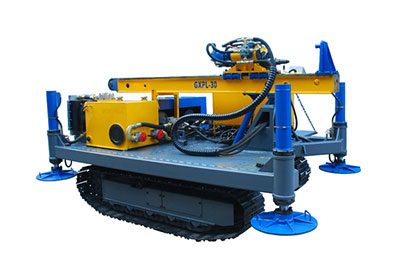

GXPL-30\GXPL-20系列低架旋喷钻机是根据市场需要开发的适合高压旋喷和锚固工程施工工艺的两用钻机．它广泛运用于铁路、公路、建筑、水利、电力等行业，主要用于对地基的加固、防渗堵水、对已有承栽桩进行维护等用途．
该钻机具有以下特点
1、适合地层广。
2、适合工艺广。除满足旋喷工艺外，还可用于锚固工艺的施工。
3、配置部件多。用户可根据不同的工程发展需要，选择不同的性能模块，
4、钻机采用全液压技术，操作维护方便
5、配有履带底盘、支腿油缸、，使钻机移位、定位极为方便，钻进时稳定可靠。
6、
| 基本参数 |
| 型号 |
GXPL-20 |
GXPL-30 |
| 旋喷钻孔直径 |
（mm） |
单重: 400-600 二重: 600-1200 三重: 800-1600 |
| 旋喷钻孔深度 |
(m) |
20-40 |
30-50 |
| 锚固钻孔直径 |
（mm） |
90-168 |
90-185 |
| 锚固钻孔深度 |
（m） |
30-60 |
50-80 |
| 钻杆直径/套管直径 |
（mm） |
φ89、φ102、φ114/φ127、φ133、φ140、φ146 |
| 钻孔倾角 |
（°） |
0-90 |
| 回转器输出转速 |
（r/min） |
0-6, 0-20 (无级可调) 6,20,40,50,120,150 |
0-6, 0-20 (无级可调) 6,20,40,50,120,150 |
| 回转器输出扭矩 |
（N．m） |
2500 |
3600 |
| 回转器行程 |
（mm） |
1800(标准配置，钻杆有效长度1500) |
| 回转器提升力 |
（KN） |
21 |
60 |
| 回转器提升速度 |
（m/min） |
0-1.1无极可调 |
0-0.7无级可调),0.7,6 |
| 回转器加压力 |
（KN） |
15 |
30 |
| 回转器加压速度 |
（m/min） |
1.5,9 |
0-1.4无级可调),11,12.4 |
| 行走参数 |
| 行走方式 |
|
履带行走 |
| 爬坡角度 |
（°） |
25 |
| 履带接地比压 |
（km/h） |
37.8 |
| 行走速度 |
（km/h） |
0.4 |
| 回转参数 |
| 回转方式 |
|
无 |
整机手动回转 |
| 回转结构 |
|
无 |
回转轴承 |
| 定位方式 |
|
无 |
定位销 |
| 输入功率 |
| 输入功率（电动机） |
（KW） |
18.5+11+1.5 |
18.5+11+1.5 |
| 运输状态（长×宽×高） |
（mm） |
3050×840×1500 |
5400×2100×2000 |
| 重量 |
（kg） |
4000 |
4500 |
|
