一、概述

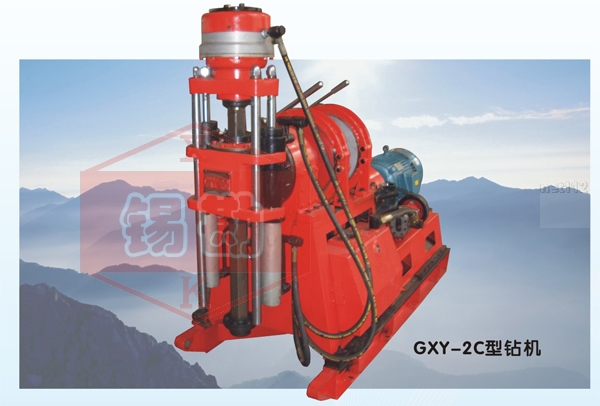

GXY-2C型钻机由无锡市通达地质探矿机械厂研制生产,是一种机械传动液压进给的立轴回转式 工程钻机,可适用于工程地质勘探、固体矿床的普查勘探、堤坝注浆和坑道通风排水等施工。根据钻 进地层的不同,可选用硬质合金、钢砂、螺旋等类型的钻头进行钻进,本钻机结构上具有以下一些特点:
1、选择了较合理的转速范围,转速级数有八级,集中变速,相互自锁,低速扭矩大,使用范围
广。
2、钻机具有两档反转速度,便于安全地处理故障。
3、釆用了自动定心液压卡盘,夹紧和松开钻杆方便。并具有油压给进机构,加压和起重能力强。
4、配有足够仪表,有利于掌握孔内情况,操作手柄较少,布局较合理,操纵灵活可靠。
5、采用了双片常闭摩擦离合器,开闭灵活,调整与使用方便。
6、钻机重量轻,结构紧凑,拆装方便,能适用于丘陵或山区的钻探工作。
二、钻机的技术参数
1、基本参数 |
钻进深度 |
200m-300m |
钻杆直径 |
Φ 42mm, Φ 50mm |
钻孔倾角 |
0-90° |
钻机外形尺寸(长X宽X高) |
2120x830x1560mm |
钻机重量(不包括动力) |
1000kg |
2、回转器 |
立轴通孔直径: |
Φ 46mm |
立轴转速: |
|
动力机转速(r/min) |
1470 |
1800 |
正转低速(r/min) |
56;97;153;211 |
69;119;188;259 |
正转高速(r/min) |
264;458;722;996 |
323;560;884;1220 |
反转(r/min) |
44;206 |
54;253 |
|
立轴行程: |
500mm |
立轴大扭矩: |
2200 N.m |
立轴大起拔力: |
60KN |
立轴大加压力: |
35KN |
3、卷场机 |
大起重能力(低速单绳): |
25KN |
卷筒转速: |
37;65;103;141 r/min |
钢丝绳提升速度(单绳单层): |
0.41;0.73;1.15;1.58m/s |
钢丝绳规格: |
Φ16mm |
卷筒容绳量: |
50mm |
4、移动装置 |
移动油缸行程: |
465mm |
钻机里开孔口距离: |
330mm |
5、油泵 |
油泵规格: |
CB32/80型 |
转速: |
1500 r/min |
排量: |
32L/min |
大压力: |
12Mpa |
6、动力配置 |
Y180M-18.5-4电动机,功率18.5KW,转速1470r/min |
2100B柴油机,功率17.6KW,转速1800 r/min |
|
|
