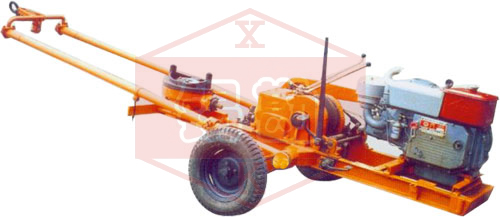

SH30—2A工程钻机

SH30-2A ENGINEERING GEOLOGICAL DRILLING RIG

SH30—2A适用于工业建筑和民用建筑以及公路、铁路、桥梁等工程地质勘察工作，具有冲击、回转两种钻进方式，适应性较强，可用用于耕土、粘性土、砂石多种杂填土等第四世纪覆盖层，可在不同深度取原状土样。SH30—2A型钻机重量轻、结构紧凑、整体性能好、搬运方便。
该钻机采用冲击和回转两种钻进方式，因此将有关部件分为冲击和回转两种．订货时用户可按需提出。
钻机按Q/3200XT01—1996标准生产。

SR30-2A ENGINEERING GEOLOGICAL DRILLING RIG
1.TYPE and FUNCTIONS
It is a mechanically table hauling type drill.It can be used for both rotary and percuss~w
drilling,
2.FEATURES
SH30-2A is lightweight,compact,easy to operate and transport.
3.APPLICATIONS
SH30-2A is mainly usd in engineering geological exploration for railway,high-way,bridge,civil and industrial construction.
The drill is produced according to the standard for Q/32O0XT01-1996.

SH30—2A工程钻机
SH30-2A ENGINEERING GEOLOGICAL DRILLING RIG
主要技术参数
1.钻井直径和钻空深度:开孔直径142mm 终孔直径110mm 钻孔深度30mm
2.钻杆直径:43mm
3.转盘速度(正、反）18；44；110r/min
4.钻架形式及垂直高度：4腿6.5m
5.卷扬机
（1）大提升力（单绳低速） 15KN 　（2）平均速度0.24；0.57；1.48m/s

6.动力
电动机 Y132S2-2；7.5Kw;1470rpm
柴油机 S-195-R04；10.6Kw;2200rpm
7.外形尺寸（长×宽×高） 2015×1026×900
8.钻机总量（不包括动力机） 550Kg
SPECIFICATIONS
1.drilling capacity
initial hole dia:142mm
final hole dia:110mm
hole depth:30m
2.drill rod dia:43mm
3.turntable speed(forward and reverse):18;44;110rpm
4.height of 4-leg derrick:6.5m
5.hoist
max.lifting capacity(single line)15KN average speed:0.24;0.57;1.48m/s
6.power
electric motor(Y132S2-2):7.5KW;3000rpm
diesel engine(D180Z):5.88Kw;2400rpm
7.dimensions(L×W×H):2015×1026×900mm
8.weight(less engine):550Kg
